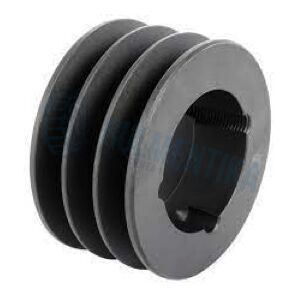

Roata (fulie) de curea trapezoidala SPB (16.7-17)

Roata de curea cu profil SPB și alezaj pentru bucșă conică este o componentă robustă, concepută pentru sistemele de transmisie prin curele trapezoidale cu sarcini medii și grele.
Fabricată din fontă GG25 de înaltă calitate, această roată asigură rigiditate, echilibru și durabilitate pe termen lung. Suprafața este tratată prin fosfatare, oferind protecție eficientă împotriva coroziunii și a uzurii.

Destinată aplicațiilor industriale, agricole și mecanice, roata de curea SPB transmite puterea în mod fiabil și silențios, cu pierderi minime de energie și întreținere redusă.
Se utilizează frecvent în ventilatoare, pompe, compresoare, prese mecanice, mori și utilaje de producție continuă, unde performanța constantă este esențială.

Caracteristici principale

•  Profil trapezoidal SPB – proiectat pentru transmisii cu cuplu ridicat și stabilitate excelentă la turații mari

•  Alezaj pentru bucșă conică – montaj sigur, fără joc radial sau axial, ușor de instalat și demontat

•  Material: fontă GG25 – rezistență mecanică și amortizare excelentă a vibrațiilor

•  Tratament superficial: fosfatare – protecție împotriva coroziunii și a oxidării

•  Echilibrare statică – utilizabilă la viteze periferice de până la 35 m/s

•  Standard de calitate: conform ISO 4183 și DIN 2211-3

•  Unghi canal:
  • pentru diametre ≤ 224 mm – 34°
  • pentru diametre > 224 mm – 38°

•  Construcție solidă și precisă – ideală pentru funcționare continuă în condiții industriale solicitante

Specificații tehnice

• Tip produs: Roată de curea trapezoidală profil SPB

• Montaj: Alezaj pentru bucșă conică

• Material: Fontă GG25

• Tratament superficial: Fosfatare

• Echilibrare: Statică (până la 35 m/s viteză periferică)

• Standard: ISO 4183 / DIN 2211-3

• Unghi canal:
  – 34° pentru diametre ≤ 224 mm
  – 38° pentru diametre > 224 mm

• Aplicații: Transmisii prin curele trapezoidale în echipamente industriale, pompe, ventilatoare, prese, mori, compresoare și utilaje agricole

Utilizare recomandată

• Pentru transmisii mecanice cu curele profil SPB, unde este necesară transmiterea unui cuplu ridicat

• Înlocuirea roților de curea uzate, pentru restabilirea performanței optime a sistemului

• Ideală pentru service industrial, mentenanță, linii de producție și echipamente agricole

Ghid de identificare a roților de curea

Pentru a selecta corect roata potrivită aplicației tale, este important să cunoști structura codului produsului.

Exemplu: Roată de curea SPB 180/2 BC1610

1️⃣ Profilul canalului – „SPB”

Indică tipul de curea compatibil.
Profilul SPB este standardizat conform ISO 4183 / DIN 2211-3 și se utilizează pentru curele trapezoidale cu lățimea superioară de 16,3 mm.

🔸 Alte profile uzuale: SPZ (10 mm), SPA (13 mm), SPC (22 mm).
👉 Asigură-te că profilul curelei corespunde exact cu profilul roții.

2️⃣ Diametrul exterior – „180”

Reprezintă diametrul exterior al roții, exprimat în milimetri.
Exemplu: „180” = 180 mm diametru exterior.
Diametrul influențează raportul de transmisie și turația sistemului.

3️⃣ Numărul de canale – „/2”

Afișează câte șanțuri (canale) are roata.
„/1” = 1 canal, „/2” = 2 canale, „/3” = 3 canale etc.
👉 Alege în funcție de numărul de curele utilizate.

4️⃣ Tipul bucșei conice – „BC1610”

Specifică dimensiunea bucșei compatibile.
„1610” indică dimensiunea standardizată, iar literele „B” sau „C” pot face referire la poziția canalului de pană.
Bucșa se achiziționează separat și permite montaj sigur, precis și demontare rapidă.

Cum alegi corect roata de curea SPB

1. Verifică profilul curelei (SPB în acest caz).

2. Stabilește diametrul exterior necesar pentru raportul de transmisie dorit.

3. Alege numărul de canale corespunzător numărului de curele din sistem.

4. Verifică tipul de bucșă conică compatibilă cu arborele (ex: 1610, 2012, 2517 etc.).

📌 Exemplu practic:
Dacă ai o curea profil SPB, un arbore de Ø24 mm și ai nevoie de o roată cu diametru 180 mm pentru două curele, atunci modelul SPB 180/2 BC1610 este alegerea potrivită.

💡 Sfatul experților STIM Agro&Industry:
Alege o roată de curea fabricată conform standardelor internaționale și verifică mereu compatibilitatea profilului curelei cu cel al roții. O potrivire corectă înseamnă transmisie eficientă, vibrații reduse și durată de viață mai mare pentru întreg sistemul.
